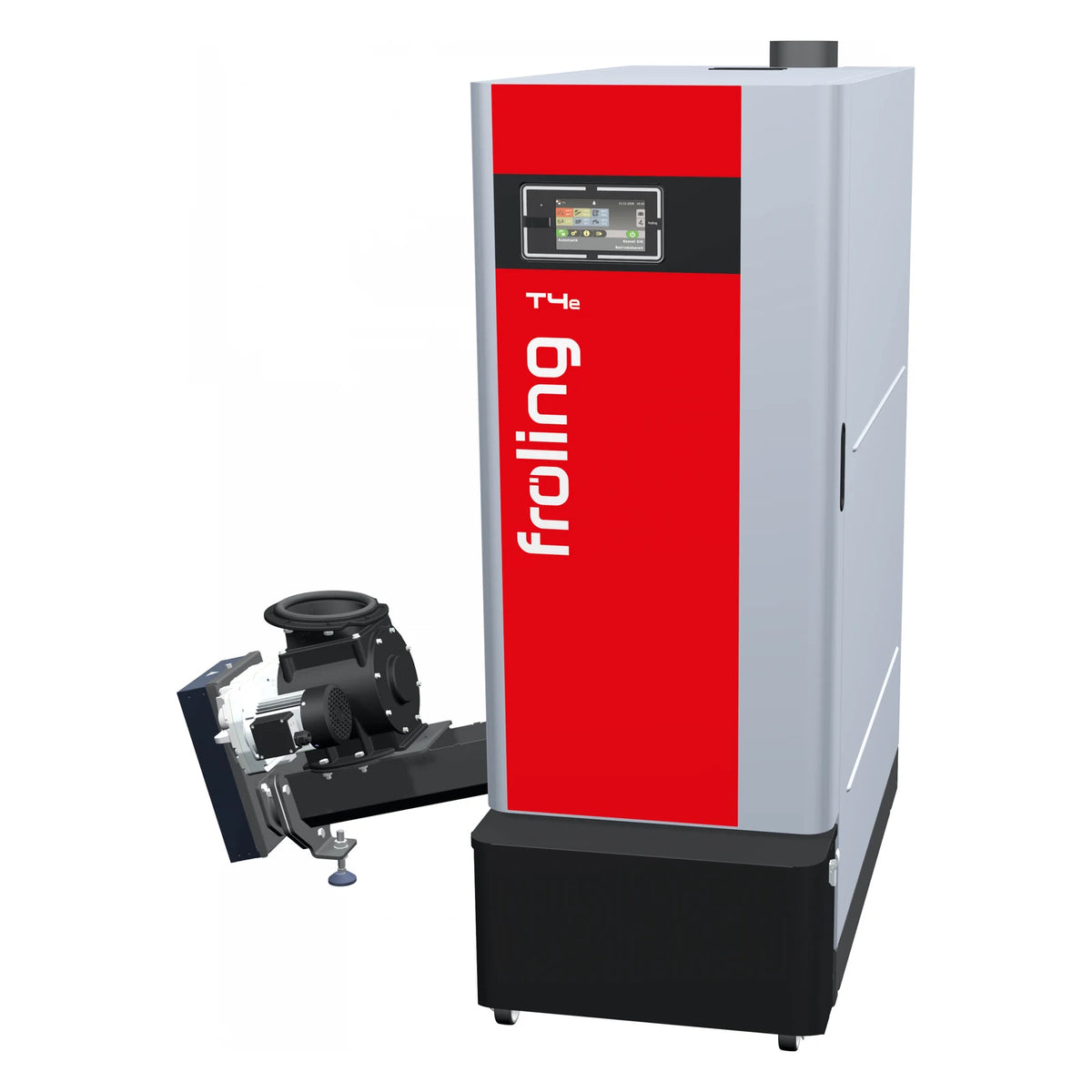

Fröling T4e Hackschnitzelheizung 20 bis 80 kW – vollautomatisch heizen mit eigenem Holz

Sie haben eigenen Wald, Zugang zu günstigem Hackgut oder einen hohen Wärmebedarf in Hof, Mehrfamilienhaus oder Betrieb? Dann zahlen Sie mit Öl, Gas oder sogar Pellets jedes Jahr deutlich mehr als nötig. Hackschnitzel sind der günstigste Holzbrennstoff überhaupt – oft kosten sie nur einen Bruchteil von Heizöl pro Kilowattstunde, bei eigenem Holz fast nichts außer der Arbeit.

Die Unsicherheit liegt meistens woanders: Läuft eine Hackschnitzelheizung wirklich zuverlässig, wenn das Hackgut mal feuchter oder gröber ist? Wie viel Aufwand machen Asche, Reinigung und Störungen? Und lässt sich so eine Anlage überhaupt selbst einbauen?

Der Fröling T4e ist genau für diese Fragen gebaut. Er verbrennt Hackschnitzel mit 15–35 % Wassergehalt und alternativ Pellets, regelt die Verbrennung per Lambdasonde automatisch auf den jeweiligen Brennstoff nach und entascht und reinigt sich vollautomatisch. Fröling baut seit Jahrzehnten Hackgutkessel – der T4e ist die aktuelle Generation dieser Erfahrung.

• Leistungsgrößen 20, 25, 30, 35, 45, 50, 60 und 80 kW
• Wirkungsgrad bis 94,3 % mit Hackschnitzel und bis 96,3 % mit Pellets
• Kesselklasse 5 nach EN 303-5, Energieeffizienzklasse A+
• Hackschnitzel A2 / P16S–P31S und Pellets A1 – ohne Umbau wechselbar
• Vollautomatische Entaschung und Wärmetauscherreinigung
• Rücklaufanhebung mit Pumpe und Mischer bereits im Kessel integriert

Einsatzbereich und Austragung

Der T4e eignet sich für Einfamilienhäuser mit hohem Wärmebedarf, Altbauten, landwirtschaftliche Betriebe, Mehrfamilienhäuser, Gewerbe und kleine Nahwärmenetze. Entscheidend ist ein Lagerraum für das Hackgut – Hackschnitzel brauchen für die gleiche Energiemenge etwa drei- bis viermal so viel Lagervolumen wie Pellets.

Aus dem Lagerraum fördert eine Raumaustragung das Hackgut über die Austragschnecke und die Zellradschleuse zum Kessel. Welche Austragung zu Ihrem Lagerraum passt, legen wir gemeinsam anhand Ihrer Raummaße und der Lage zum Heizraum fest – das ist der wichtigste Teil der Planung.

Die Hackgut-Austragung des T4e

Fröling setzt beim T4e auf Federblattrührwerke. Die Federpakete legen sich beim Befüllen an den Rührkopf an und schwingen bei der Entnahme wieder aus, Reißhaken lockern das Hackgut und holen es gleichmäßig zur Austragschnecke. Ein großer Vorteil für Bestandsgebäude: Ein Schrägboden ist nicht erforderlich – ein Auffahrblech am Trog sorgt für den problemlosen Betrieb, Sie nutzen das volle Raumvolumen und sparen sich den Einbau.

Austragung	Aufbau	Geeignet für
Federblattrührwerk FBR	Rührwerk und Austragschnecke mit gemeinsamem Antrieb, wartungsfreies Rührwerksgetriebe, Arbeitsdurchmesser bis 5 m	Standardlösung für runde und quadratische Lagerräume in Einfamilienhaus, Hof und Mehrfamilienhaus
Federblattrührwerk FBR-G	Rührwerk mit eigenem Antrieb, unabhängig von der Austragschnecke; Schnecke links oder rechts, auch mit zwei Austragschnecken	Lagerräume, bei denen die Aufstellung flexibel sein muss oder die Förderleistung angepasst werden soll

Durchdacht bis ins Detail:

• Progressive Austragschnecke im Trapezkanal – das Hackgut verdichtet nicht, der Kraft- und Strombedarf bleibt gering (Antrieb nur 0,25 kW)
• Steckbares Schneckensystem mit Verlängerungen von 100 bis 2.000 mm – der Kessel lässt sich flexibel im Heizraum positionieren
• Kugelgelenk zwischen Austragschnecke und Stoker – Neigung bis 15° und Winkel stufenlos einstellbar
• Abscherkante mit Schneidekante – bricht größere Hackgutstücke, Revisionsöffnung für einfachen Zugang
• Wendesteuerung – erkennt Fremdkörper oder Widerstand automatisch, Schnecke und Zellradschleuse laufen zurück, bis der Transport weitergeht
• Optionaler Fasernbrecher für besonders faseriges Material

Befüllung des Lagerraums

Wie das Hackgut in den Lagerraum kommt, hängt von der Lage ab. Ebenerdige Lager befüllen Sie direkt per Kipper oder Frontlader. Für unterirdische Lager gibt es die Bunkerbefüllschnecke BFS: Das Hackgut wird außen in eine Schüttgosse gekippt und mit ca. 30 m³/h ins Lager gefördert, die Schnecke stoppt automatisch, wenn der Raum voll ist. Für hohe oder mehrstöckige Lager verteilen die Befüllsysteme BFSV (senkrecht) und BFSU (waagrecht) das Hackgut mit einer Schleuderscheibe bis zu 9 m weit – staubarm und mit hohem Füllgrad.

Ausstattung des Fröling T4e

• Brennkammer aus Siliziumcarbid – hohe Verbrennungstemperatur, saubere Verbrennung und sehr niedrige Emissionen
• Zweikammer-Zellradschleuse Ø 200 mm – sichere Rückbrandsicherung, auch bei größerem Hackgut
• Keramik-Zündung mit Funktionsüberwachung – leise und stromsparend
• Drehzahlgeregeltes EC-Saugzuggebläse mit unterdruckgeregelter Verbrennung und Glutbettüberwachung ohne Sensor
• Integrierte Rücklaufanhebung mit Pumpe und Mischer – spart Bauteile und Montagezeit

Fröling – Hackgut-Technik aus Österreich

Fröling aus Grieskirchen in Oberösterreich entwickelt und fertigt seit 1961 Holzheizungen und gehört zu den führenden Herstellern von Biomassekesseln in Europa. Der T4e wird in Österreich gefertigt, Ersatzteile sind über viele Jahre verfügbar.

Der T4e ist die ideale Wahl, wenn …

• Sie eigenes Holz oder günstiges Hackgut aus der Region nutzen wollen,
• Ihr Wärmebedarf für eine Pelletheizung zu hoch ist und die Brennstoffkosten deshalb ins Gewicht fallen,
• Sie flexibel bleiben wollen – bei Hackgut-Engpass einfach auf Pellets umstellen,
• Sie eine Anlage suchen, die über Jahre vollautomatisch läuft, statt täglich Holz nachzulegen.

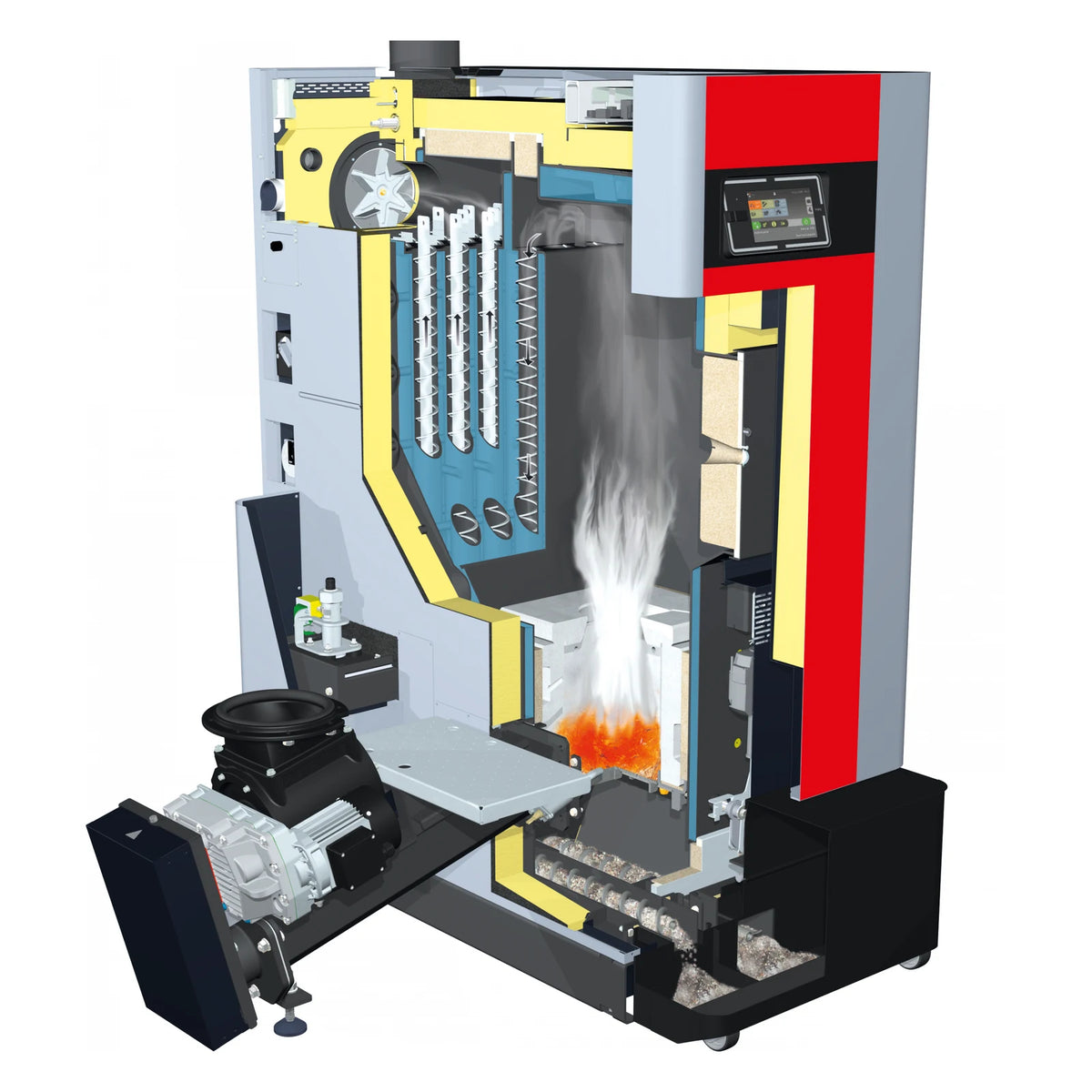

Aufbau des Kessels

Die Stokereinheit mit Förderschnecke Ø 100 mm schiebt das Hackgut in die Retorte der Siliziumcarbid-Brennkammer. Die Verbrennungsluft wird geregelt zugeführt, das Saugzuggebläse hält den Unterdruck konstant. Die heißen Abgase durchströmen den senkrechten Röhrenwärmetauscher, in dem Turbulatoren den Wärmeübergang verbessern. Asche aus Retorte und Wärmetauscher wird über Ascheschnecken in den fahrbaren Aschebehälter gefördert. Vor- und Rücklauf liegen auf der Stokerseite, der Abgasanschluss wahlweise oben oder hinten.

Steuereinheit und Fernwartung

Die Regelung Lambdatronic H 3200 mit 7-Zoll-Touchdisplay steuert Kessel, Austragung, bis zu 18 Heizkreise, 8 Warmwasserspeicher und 4 Puffersysteme. Über die Fröling App bzw. froeling-connect.com bedienen Sie die Anlage von unterwegs – ohne zusätzliche Hardware. Für Gebäudeleittechnik stehen Modbus und eine Loxone-Anbindung zur Verfügung. Über den Fernzugriff können wir Ihnen bei Fragen auch aus der Ferne helfen.

Wartung und Reinigung

Die Wärmetauscher-Reinigung WOS arbeitet mit Turbulatoren in allen Wärmetauscherrohren ab dem ersten Zug, der Antrieb sitzt im kalten Bereich. Ein gemeinsamer Antrieb fördert die Asche aus Retorte und Wärmetauscher automatisch in den Aschebehälter (40 Liter bis 60 kW, 55 Liter beim 80 kW). Sie leeren je nach Hackgutqualität und Verbrauch nur noch den Aschebehälter. Eine jährliche Wartung empfehlen wir.

Mögliches Zubehör

• Raumaustragung mit Federblattrührwerk FBR oder FBR-G passend zum Lagerraum
• Lagerraum-Befüllsysteme: Bunkerbefüllschnecke BFS, Befüllsysteme BFSV / BFSU
• Integrierter elektrostatischer Partikelabscheider ESP (+165 mm Breite) für minimale Staubemissionen
• Pufferspeicher – für die KfW-Förderung mindestens 30 Liter je kW
• Externe Ascheaustragung in größere Behälter
• Heizkreis- und Warmwassermodule, Fühler und Erweiterungen der Lambdatronic H 3200

Technische Daten Fröling T4e 20–80 kW

Quelle: Fröling Montageanleitung Holzhackschnitzelkessel T4e 20-180, Ausgabe 06/2024, und Prospekt T4e. Technische Änderungen vorbehalten.

Förderung über die KfW

Hackschnitzelheizungen können als automatisch beschickte Biomasseanlage über die KfW-Heizungsförderung (Zuschuss 458) gefördert werden. Die Grundförderung beträgt 30 %, im Regelfall liegen Sie zwischen 30 und 46 %, mit Einkommensbonus sind bis zu 70 % möglich. Voraussetzungen sind unter anderem ein Pufferspeicher mit mindestens 30 Litern je kW und die Antragstellung vor Vorhabenbeginn. Ob Ihre Baugröße und Ausführung (mit oder ohne Partikelabscheider ESP) gelistet ist und welcher Fördersatz für Sie gilt, prüfen wir vor dem Angebot mit Ihnen. Bei Selbsteinbau stellen wir Ihnen als Fachunternehmen die Unterlagen für die KfW aus – Voraussetzung ist die Inbetriebnahme durch uns.

Lieferung per Spedition

Der T4e wird auf Palette per Spedition geliefert – innerhalb Deutschlands frei Bordsteinkante. Bitte sorgen Sie für eine befestigte Zufahrt für den LKW und ausreichend Helfer oder einen Hubwagen zum Abladen.

Transport in den Heizraum

Die Einbringmaße entsprechen den Kesselmaßen. Ist der Zugang zu eng, lässt sich der Kessel von der Palette nehmen und mit Hubwagen oder Kesselhebevorrichtung einbringen, alternativ per Kran über die Kranösen. Planen Sie die Raumhöhe mit ein: mindestens ca. 1,80 m (20–35 kW), 2,00 m (45–60 kW) bzw. 2,10 m (80 kW) zuzüglich Platz für den Ausbau der WOS-Federn nach oben.

Installation und Selbsteinbau

Selbsteinbau ist unser Kerngeschäft. Wir bieten keine Montage vor Ort an, planen aber mit Ihnen den Heizraum mit Kessel, Austragung, Pufferspeicher und Hydraulik und begleiten Sie oder Ihren Installateur per Telefon, Video oder WhatsApp. Die Inbetriebnahme übernehmen wir deutschlandweit. Für den Schornstein erstellen wir Ihnen eine Querschnittsberechnung – dafür brauchen wir Höhe, Innendurchmesser, Innenmaterial und Ihre Postleitzahl.

Qualität und Herkunft

Fröling fertigt den T4e in Österreich nach EN 303-5 mit Kesselklasse 5. Bioheizer24 ist seit 2006 in der Anlagenmechanik und seit 2013 auf Heizanlagen spezialisiert – wir beraten ehrlich, auch wenn am Ende eine andere Lösung besser passt.

Häufige Fragen zur Fröling T4e Hackschnitzelheizung

Welche Hackschnitzel kann ich im T4e verbrennen?

Zugelassen sind Hackschnitzel nach EN ISO 17225-4 Klasse A2 mit Größe P16S bis P31S und einem Wassergehalt von 15 bis 35 %. Frisch gehacktes Waldholz sollte vorher abtrocknen. Alternativ verbrennt der Kessel Pellets A1 – die Regelung stellt sich über die Lambdasonde auf den Brennstoff ein.

Wie groß muss der Lagerraum für Hackschnitzel sein?

Fröling rechnet als Faustformel mit 2,0 Schüttraummetern Hartholz-Hackgut bzw. 2,5 Schüttraummetern Weichholz-Hackgut je kW Heizlast und Jahr. Für eine Heizlast von 30 kW sind das also rund 60 bis 75 Schüttraummeter. Der Lagerraum muss nicht den ganzen Jahresbedarf fassen – wie oft Sie nachfüllen und welche Austragung passt, klären wir mit Ihren Raummaßen.

Brauche ich im Lagerraum einen Schrägboden?

Nein. Für die Fröling-Austragung mit Federblattrührwerk ist grundsätzlich kein Schrägboden erforderlich. Das Auffahrblech am Trog sorgt für einen problemlosen Betrieb, und Sie nutzen das gesamte Raumvolumen.

Was passiert, wenn ein Fremdkörper im Hackgut ist?

Die Wendesteuerung erkennt den erhöhten Widerstand automatisch. Austragschnecke und Zellradschleuse laufen – je nach Einstellung mehrmals – rückwärts, bis der Transport wieder frei ist. Die austauschbaren Messer der Zellradschleuse trennen auch gröbere Stücke sauber ab.

Brauche ich einen Pufferspeicher?

Technisch läuft der T4e auch ohne Puffer, wir empfehlen ihn aber immer: Der Kessel arbeitet dann gleichmäßig im optimalen Bereich, taktet weniger und verbraucht weniger Brennstoff. Für die KfW-Förderung sind mindestens 30 Liter je kW Pflicht.

Welche Anforderungen hat der T4e an den Schornstein?

Der notwendige Förderdruck liegt bei 5 Pa unter Nennlast und 2 Pa unter Teillast, maximal zulässig sind 30 Pa – ein Zugbegrenzer ist Pflicht. Der Abgasrohranschluss hat 149 mm (80 kW: 179 mm). Da die Abgastemperatur bei 80–135 °C liegt, muss der Schornstein feuchteunempfindlich ausgelegt sein. Wir erstellen Ihnen die Querschnittsberechnung.

Kann ich den T4e selbst einbauen?

Ja. Wir planen mit Ihnen den Heizraum und begleiten die Montage per Telefon, Video oder WhatsApp. Die Inbetriebnahme machen wir – das ist auch die Voraussetzung, damit wir Ihnen die Unterlagen für die KfW ausstellen können.

Brauche ich den Partikelabscheider ESP?

Der T4e hält die gesetzlichen Grenzwerte auch ohne ESP ein. Der integrierte elektrostatische Partikelabscheider senkt die Staubemissionen noch einmal deutlich – sinnvoll in Wohngebieten oder wenn strengere Grenzwerte gelten. Wir sagen Ihnen, ob er für Ihr Projekt nötig ist.

Brauche ich einen Starkstromanschluss?

Ja, der T4e wird mit 400 V / 50 Hz und C16A abgesichert angeschlossen. Der Hilfsstromverbrauch ist mit 48 bis 114 W unter Nennlast sehr gering.

Unverbindliches Angebot für Ihre Hackschnitzelheizung

Jede Hackschnitzelanlage ist so individuell wie der Lagerraum dahinter. Schicken Sie uns Ihre Heizlast oder Ihren bisherigen Verbrauch, die Maße von Heizraum und Lagerraum und ein paar Fotos – wir stellen Ihnen Kessel, Austragung und Pufferspeicher passend zusammen und erstellen Ihnen ein unverbindliches Angebot inklusive Förder-Check.
